Кондуктометрические датчики.
Принцип действия одноэлектродных датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.
Многоэлектродные датчики одновременно могут контролировать больше одного уровня.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.
При заполнении емкости, электроды соприкасаются с рабочей средой, электрическая цепь замыкается между общим и соответствующим сигнальным электродом.
Преимущества кондуктометрических датчиков овен:
• компактность;
• фиксирующие шайбы обеспечивают исключение схлестывания электродов;
• удобное винтовое соединение для подключения проводов;
• выгодное сочетание цены и качества;
• широкий спектр областей применения.
Потребитель может выбрать необходимую длину стрежня для конкретного применения, компания овен выпускает стержни (электроды) в исполнениях: 0,5 / 1,0 / 1,95 / 1,95 с адаптером / 2,5 / 3,0 / 3,5 / 4,0 м. Стержни с адаптером длиной 1,95 метра позволяют увеличивать длину электродов и обеспечивают дополнительное удобство при транспортировке. Материал электродов – сталь нерж. 12Х18Н10Т.
Поплавковые датчики уровня
овен ПДУ применяют для контроля и регулирования текущего и предельного (максимального или минимального) уровней жидкой среды в различных резервуарах, наполненных не проявляющими коррозионную активность к материалу корпуса датчика жидкостями.
Особенностью поплавковых датчиков овен ПДУ является устойчивость к пене и пузырькам, возможность работы в жидкостях с повышенной вязкостью и низкой (или вообще отсутствующей) электропроводимостью (в отличии от кондуктометрических). Это недорогие и в то же время надежные устройства.
Однако овен ПДУ поплавкового типа нельзя использовать для измерения липких жидкостей, засыхающих жидкостей, замерзающих жидкостей.

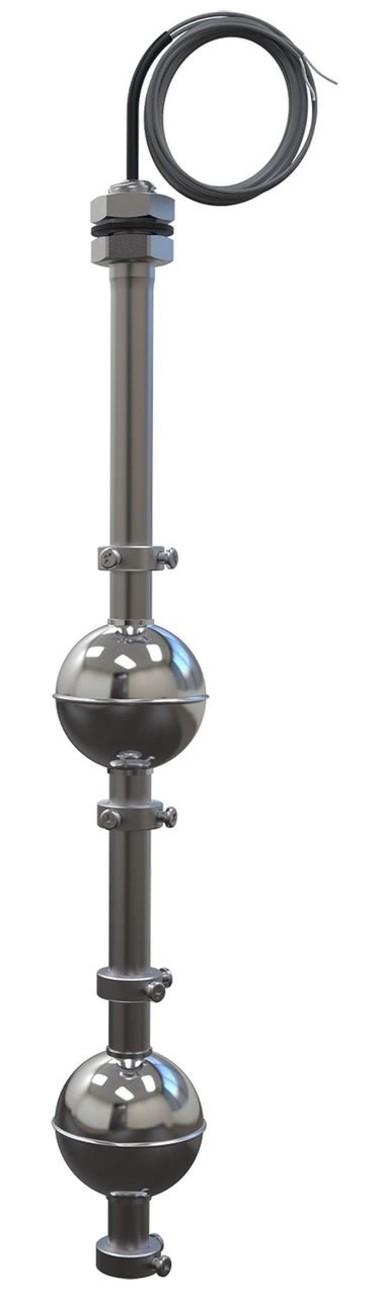

Поплавковые датчики уровня Овен имеют общепромышленные и взрывозащищенные исполнения. Компания производит одноуровневые и двухуровневые поплавковые датчики с длиной штока до 3000 см. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом. Для подключения к АСУ ТП датчики Овен ПДУ могут быть снабжены проводом НВ 0,35 или силиконовым кабелем AWG24x2C.
Конструктивно датчик уровня выполнен в виде трубки с магнитным поплавком. В зависимости от уровня поплавок передвигается по штоку полой трубки в которой находится геркон. По мере приближения магнита, герконовый переключатель срабатывает, сигнализируя о достижении в резервуаре определенного уровня жидкости.
Для эксплуатации в условиях опасности воспламенения или взрыва, в помещениях и установках или производствах, с емкостями, наполненными разнообразными видами топлива, стоками и отработками: нефтеперерабатывающих предприятий, предприятий автомобильной промышленности, химических предприятий и т.д., следует применять Овен ПДУ со взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
Датчики уровня Овен. Раздел 2
