ОБОРУДОВАНИЕ ДЛЯ НАДЕЖНОЙ РАБОТЫ КОТЛОВ
Клапаны ESBE
В последнее время широкое применение получили твердотопливные котлы,
одним из основных достоинств которых является то, что с их помощью можно
создать полностью автономную систему отопления. Эффективность работы котлов,
работающих на твердом топливе, обеспечивается за счет применения систем
с высокими параметрами температуры на входе в котел. Для решения этой
задачи компания AFRISO предлагает установку 4-ходовых клапанов ESBE (Швеция).
Все 4-ходовые клапаны ESBE изготовляются с поворотной заслонкой. Особенность
заключается в том, что с их помощью можно организовать два самостоятельных
контура. 4-ходовые клапаны, как правило, используют в тех случаях, когда,
кроме регулирования температуры в отопительном контуре, необходимо обеспечить
защиту котлов от «низкотемпературной» коррозии. При снижении температуры
металла ниже температуры точки росы происходит конденсация пара, присутствующего
в продуктах горения, на внутренних стенках камеры сгорания, что способствует
усилению процесса коррозии. Так как 4-ходовые клапаны ESBE позволяют образовать
в системе отопления два самостоятельных контура, обратная вода, поступающая
в клапан из отопительного контура, смешивается с горячей водой, поступающей
из котла, обеспечивая требуемую температуру. В свою очередь в отопительном
контуре поддерживается необходимая температура путем подмеса воды из обратного
контура. При отключении подачи горячей воды в отопительный контур, она
циркулирует в контуре котла под действием гравитации, обеспечивая в его
нижней части температуру, достаточную для предотвращения коррозии. Данная
схема применима для всех котлов, имеющих ограничения по минимальной температуре
в обратном контуре.
Клапаны серии BIV
В линейке клапанов ESBE существуют модификации 4-ходовых клапанов, у которых более широкая область применения. Так, в ассортименте ESBE есть модель BIV для систем отопления или охлаждения с двумя альтернативными теплогенераторами. Клапаны данной серии устанавливаются для организации приоритета в использовании наиболее выгодного из нескольких источников теплоснабжения. Клапан может регулироваться как вручную, так и при помощи контроллера с погодозависимой компенсацией 95С (ESBE).

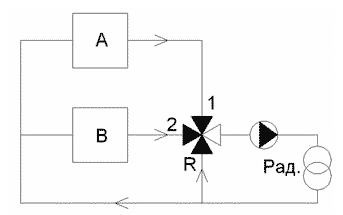

Клапаны BIV имеют два входа, к которым параллельно или последовательно подключаются два источника тепла. Основной, источник с наименьшими энергозатратами, подключается к первому входу, а второстепенный ко второму. Когда потребности в тепле нет, оба входа закрыты. Когда появляется необходимость в нагреве, используется первый источник до тех пор, пока может обеспечить необходимую температуру системы. Когда потребность в тепле возрастает, а первого источника уже недостаточно, клапан начинает подмешивать теплоноситель второго генератора тепла. В итоге первый вход перекрывается, а второй полностью открывается. Таким образом, клапаны BIV работают как 3-ходовые смесительные, только с двумя источниками тепла. Также серию BIV можно использовать в теплогенераторах с двумя температурными выходами. В том случае более горячая вода из верхних слоев теплогенератора будет подмешиваться к более холодной из средних слоев.
Клапаны серии H и HG
Ассортимент ESBE включает клапаны серии H и HG для установки в места с ограниченным пространством. Эти клапаны выполнены в корпусе типа «Н». Верхние присоединения используются для подключения отопительного контура, а нижние подключения используются для подключения к котловому контуру. Клапаны серии Н имеют внутреннюю резьбу для подключения, а клапаны серии HG - смешанный тип соединения. Встроенный байпас имеет регулируемый расход и может регулироваться в пределах до 50% от общего расхода через клапан (особенно необходимо для напольных систем отопления, при полностью открытом байпасе и температуре 80 °С в подающей линии котла, в отопительной системе обеспечивается температура 50 °С).
Электроприводы серии 90К
Одним из направлений, возникших как ответ на требование рынка к повышению экономичности бытовых теплогенераторов, является направление конденсационных настенных котлов. Эти котлы способны отбирать из продуктов сгорания так называемую «скрытую» теплоту конденсации содержащихся в них водяных паров. Использование этой обычно уходящей вместе с дымовыми газами теплоты, позволяет котлу достигать среднего за отопительный период КПД 107-109%. Чем ниже температура возвращаемой в конденсационный котел воды, тем выше его КПД, так как образуется конденсат. Поэтому на такие котлы выгодно подключать низкотемпературные источники – теплый пол. Но известно, что подаваемая температура теплого пола должна не превышать 55 0C, когда температура на выходе из котла 80-90 0C. Для поддержания требуемой температуры теплого пола ESBE предлагает установить 3-ходовой клапан совместно с контроллером поддержания постоянной температуры 90К или для небольших систем подпольного отопления (до 100 м2) термостатические клапаны.
Серии газоанализаторов AFRISO
Идя навстречу организациям, производящим пусконаладочные работы и сервис
конденсационных котлов, компания представила упрощенные экономически выгодные
(бюджетные) модели газоанализаторов AFRISO – Prolyzer (измерение О2 и
СО) и Eurolyzer (измерение О2, СО, СО/Н2). Более сложная модель – газоанализатор
Minilyzer O2, который измеряет О2, СО, NO, температуру дымовых газов и
температуру воздуха. Maxi-и Multilyzer NG –микропроцессорные интеллектуальные
приборы с максимальным количеством датчиков, с набором до 6 электрохимических
ячеек, позволяющих производить разные комбинации: О2 (0 – 21 об.%), CO2
(0% – СО2 макс. об.%), СО/Н2 (с компенсацией по Н2) (0 – 4000 ppm), NO
(0 – 2000 ppm), SO2 (0-2000 ppm), NO2 (0-200 ppm), CO high (0-20000 ppm).
LC-дисплей позволяет выводить 10 измерительных значений одновременно (возможны
два типа шрифтов). Точный расчет КПД для всех типов топливосжигающего
оборудования (с расчетом точки росы).
Maxilyzer NG отличается взрывозащищенным, пыле- и водонепроницаемым корпусом,
а также наиболее широким набором функций. Multilyzer NG и Maxilyzer NG
являются первыми газоанализатором с украинизированным меню. На заказ эти
приборы могут быть оснащены беспроводным портом Bluetooth для двусторонней
передачи данных, что позволит получать измеряемые параметры на удалении
от 10 до 100 м от объекта.
Детекторы утечки газа
Служат для оперативного обнаружения утечек всех видов взрывоопасных газов (пропан, бутан и т.п.) AFRISO предлагает детекторы утечки газа (0-2000 ppm). Прибор снабжен внешним гибким зондом, что позволят с легкостью обнаруживать утечки в труднодоступных местах. Имея высокую чувствительность – от 20 ppm, сенсорная головка детектора реагирует на все взрывчатые газы (метан, пропан, бутан и т.д.), позволяя обнаруживать низкие концентрации газов.
