Инновационные фильтры для воды в системах пожаротушения

Хорошим решением для систем пожаротушения являются фильтры Filtomat производства израильской компании AMIAD. Эти фильтры не только не требуют электропитания, но и во время самоочистки полностью сохраняют подачу воды в систему пожаротушения.
Также, применение этих фильтров в водоснабжении жилых домов позволяет доочистить водопроводную воду до высоких критериев качества, необходимых потребителям.

Ранее использовавшиеся для систем пожаротушения фильтры с промывкой противотоком (Hydac, Boll&Kirch и др.) показали низкую эффективность:

1. На время обратной промывки подача очищенной воды прекращается либо сокращается (при секционной промывке противотоком), что неприемлемо для систем пожаротушения.
2. При промывке противотоком на сетке образуются так называемые «теневые клинья», то есть грязь, налипшая на тело сетки, обратной промывкой не удаляется.
3. Ракушки и другая флора прикрепляются к сеткам, образовывая устойчивые наросты, удалить которые можно только путем разборки фильтра, что в условиях пожара почти не реально.
4. При обесточивании объекта во время пожара фильтр утрачивает свою функциональность (загрязняется и не очищается) — система пожаротушения не работает.
5. Высокое падение давления даже на чистой сетке (0,25–0,3 бар) приводит к существенному снижению эффективности систем пожаротушения (особенно в удаленных точках).
6. При залповых выбросах загрязнений (это происходит всегда при включении систем пожаротушения) устаревшие фильтры не могут очищаться — не хватает чистой воды для промывки.

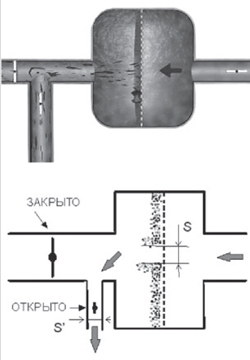

Share Промывка «противотоком» S – площадь сетки, которая очищается; S` – площадь сечения промывочного клапана. В процессе промывки на сетке очищается только участок площадью, соизмеримой с площадью сбросного клапана (S = S`). Дальнейшая очистка сетки прекращается, так как вода течет там, где сопротивление току меньше, т.е. через уже промытые участки. Через несколько циклов часть сетки полностью обрастает и требует вскрытия фильтра для очистки.

Share «Вихревой вакуумный сканер» а – сетка; b – «фильтровальный пирог» из загрязнений; с – вихревой вакуумный сканер; d – сопло сканера; е – промывочный клапан. В процессе промывки вихревой вакуумный сканер удаляет загрязнения последовательно с каждого участка сетки до полной очистки.

Все вышеперечисленное делает невозможным использование обычных фильтров в системах пожаротушения. Новый ДБН («Інженерне обладнання будинків і споруд. Внутрішній водопровід та каналізація») устанавливает жесткие требования к водоснабжению систем автоматического пожаротушения.
Указанных выше недостатков нет у инновационных фильтров Filtomat производства израильской компании AMIAD filtration systems, оснащенных системой самоочистки вихревым вакуумным сканером.

Технология фокусированной очистки сетки имеет ряд ключевых преимуществ Share Во время самоочистки фильтра вихревым вакуумным сканером чистая вода непрерывно и в полном объеме поступает на систему пожаротушения. При промывке сканером фокусировано отмывается вся площадь фильтрующей сетки. Большая всасывающая сила сопла промывочной форсунки позволяет удалить любые биообрастания. Фильтр не нуждается в электропитании, и обесточивание объекта не влияет на его работоспособность. Низкое падение давления на фильтрующей сетке (менее 0,1 бар) позволяет системам пожаротушения работать с максимальной эффективностью. При залповых выбросах загрязнений фильтры AMIAD могут непрерывно очищать себя, при этом непрерывно подавая очищенную воду на систему пожаротушения. Высокая надежность этих фильтров позволяет минимизировать расходы на их обслуживание. Минимальные потери воды на промывку (менее 1%). Share Опциональный автоматический гидравлический байпасный клапан позволяет АСПТ работать даже в аварийных режимах. Фильтры AMIAD полностью соответствуют требованиям нового ДБН. Конструкция этих фильтров позволяет работать в помещениях: с повышенной влажностью, высокой пожароопасности, взрывоопасных, сильно запыленных и т.п.

Автоматические самопромывающиеся фильтры AMIAD серии FILTO M100 с использованием инновационной технологии «Scanaway» — очистки сетки вихревым вакуумным сканером — предназначены для тонкой фильтрации воды от механических примесей.
Фильтр FILTO M100 представляет собой аппарат с цилиндрическим корпусом, изготовленным из углеродистой стали с многослойным эпоксидным покрытием (или из нержавеющей стали).
В корпус установлен фильтрующий элемент — цилиндрическая проволочная сетка из нержавеющей стали, через которую вода фильтруется изнутри наружу. В процессе очистки воды на внутренней поверхности фильтрующего элемента из частиц загрязнений образуется «фильтровальный пирог».
Основным элементом устройства самоочистки, очищающего в процессе работы фильтрующую сетку, является вихревой вакуумный сканер, закрепленный на валу. Гидротурбина вращает вал с полыми форсунками сканера. Сканер качественно и полностью очищает в процессе работы фильтрующий элемент. «Теневые клинья» из загрязнений на сетке — не образуются!
Форсунки сканера движутся вдоль внутренней поверхности нержавеющей сетки, удаляя (всасывая) с нее «фильтровальный пирог». Всасывающая энергия создается благодаря перепаду давления, образующемуся в результате открывания промывочного клапана в атмосферу. Загрязнения выбрасываются через промывочный клапан в канализацию.
Важным преимуществом технологии вакуумного сканера является то, что очищенная вода в полном объеме непрерывно поступает потребителю. Производительность фильтра при промывке с использованием технологии «Scanaway» не снижается, в отличие от фильтров с промывкой противотоком.

• Share

Процесс самоочистки, который длится 10–15 секунд, начинается, когда перепад давления на фильтрующем элементе достигает заданного значения.
Расход воды на промывку — минимальный (менее 1% от мгновенного расхода, что в 3–4 раза меньше, чем у фильтров с противотоком).

• Share

На качество фильтрации в значительной степени влияет «эффект подслоя» (жидкость фильтруется не только сеткой, но и образующимся на ней «фильтровальным пирогом», состоящим из уже задержанных загрязнений).
В результате этого фильтр задержит не только все загрязнения, размерами превосходящими отверстия сетки, но и значительную часть загрязнений с меньшими размерами.
Падение давления на фильтрующем элементе — менее 0,1 бар, что в 2–3 раза меньше, чем для фильтров, использующих технологию очистки противотоком.
Стандартный фильтр имеет гидравлический привод и автоматику, не требует внешнего источника энергии для работы.

Автоматический аварийный байпасный клапан В случае выхода из строя фильтра, контроллер включает автоматический байпасный клапан, который обеспечивает непрерывную подачу воды на системы пожаротушения (опция). Share Фильтры АMIAD не требуют систематического вскрытия и чистки сетки, т.к. технология вакуумного сканирования исключает образование налетов грязи на сетках. Share Фильтры AMIAD полностью автоматические и не требуют обслуживающего персонала. Срок службы фильтров — не менее 25 лет. Фильтры АMIAD с технологией «Scanaway» широко применяются в системах пожаротушения во всем мире и хорошо себя зарекомендовали (даже в таких трудных условиях, как морские нефтедобывающие платформы). Share Поскольку трубопроводы систем водоснабжения в Украине повсеместно ржавые и сильно изношены, в местах потребления возникает вторичное загрязнение воды. Наряду с низким качеством муниципальной водоочистки это приводит к необходимости доочищать воду у конечного потребителя. Share Применение фильтров AMIAD в жилых домах и офисах в системах хозяйственно-питьевого водоснабжения позволяет существенно снизить совокупную стоимость владения систем водоочистки (как для систем пожаротушения, так и для доочистки воды питьевого и хозяйственно-бытового назначения).

М. Холенберг, доктор технических наук
